Kontrola temperatury i wilgotności w pomieszczeniu laboratoryjnym

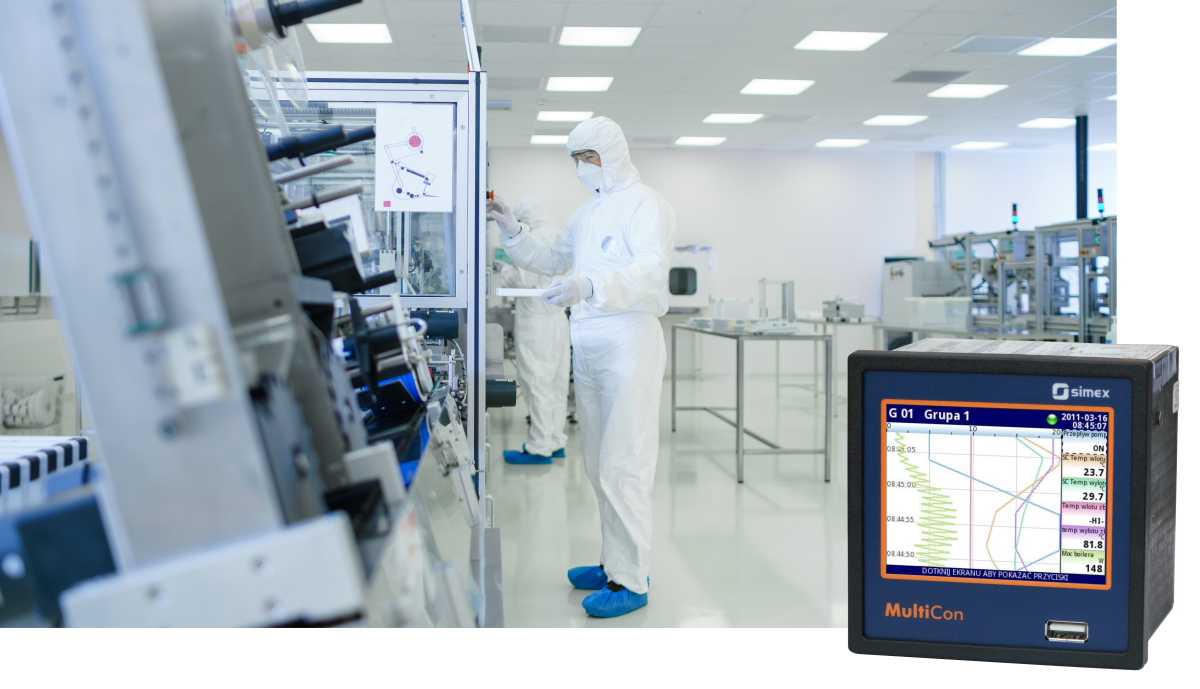

Przedstawiamy przykład aplikacji wykorzystującej regulator MultiCon wyposażony w najnowsze moduły wejść/wyjść. Urządzenie monitoruje warunki środowiskowe w pomieszczeniu laboratoryjnym.

W aplikacji pracuje model: CMC-141-PS32/ETU/QFUN4/SR45/E-101

Wejścia sygnałowe
Moduł QFUN4 posiada 4 izolowane wejścia uniwersalne: U / I (z opcją totalizera) / RTD / TC / mV.
Odbiera sygnały z:

• dwóch przepływomierzy powietrza (4...20 mA)
• czujnika temperatury (RTD)
• przetwornika wilgotności (0...10V)

Wyjścia sygnałowe
Moduł SR45 posiada 4 wyjścia SSR + 4 wyjścia przekaźnikowe o obciążalności 5A/250V.

• 2 wyjścia SSR załączają wentylatory
• 1 wyjście przekaźnikowe załącza elektryczną matę grzejną
• 2 wyjścia przekaźnikowe załączają syreny alarmowe

Komunikacja
Moduł ETU umożliwia podłączenie rejestratora do sieci, a tym samym zdalny odczyt rejestrowanych parametrów w czasie rzeczywistym.

Konfiguracja
Temperatura i wilgotność w pomieszczeniu powinna być utrzymana na określonym poziomie. Wzrost wilgotności powyżej pierwszego progu przełącza pierwszy wentylator z biegu jałowego na obroty nominalne. Przekroczenie drugiego progu uruchamia oba wentylatory jednocześnie. Spadek temperatury poniżej ustalonej wartości załącza matę grzejną.
Dwa przepływomierze kontrolują prawidłową pracę wentylatorów - w sytuacji spadku przepływu poniżej wartości minimalnej, zostaje załączony sygnał świetlny i dźwiękowy.
